一、故障现象分析
首先，我们需要仔细观察VGA接口故障的现象。可能出现的情况包括但不限于屏幕无法显示、显示模糊、颜色异常等。通过详细的故障现象分析，可以有针对性地进行后续的故障排查。

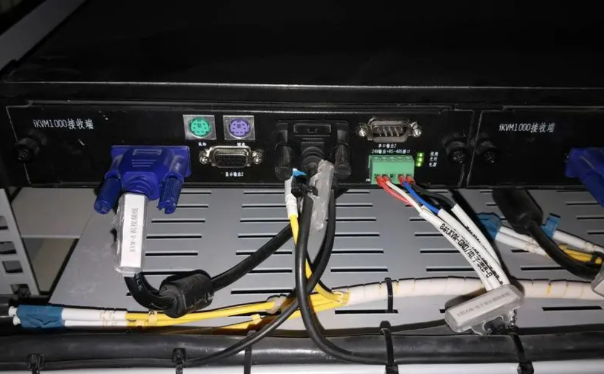

二、确认VGA接口连接
检查VGA接口的物理连接，确保连接牢固无松动。同时，检查连接线是否完好，是否存在损坏或接触不良的情况。有时候，故障可能仅仅是由于连接不良导致的。

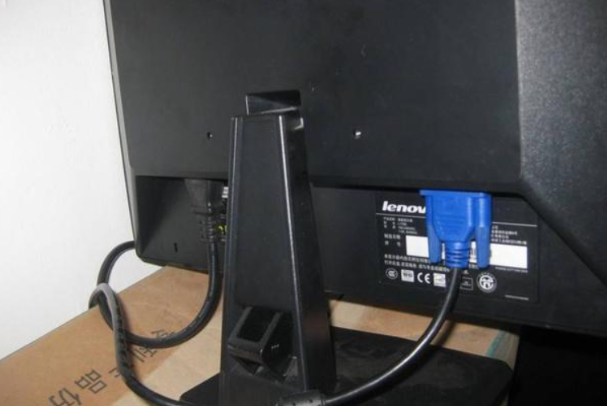

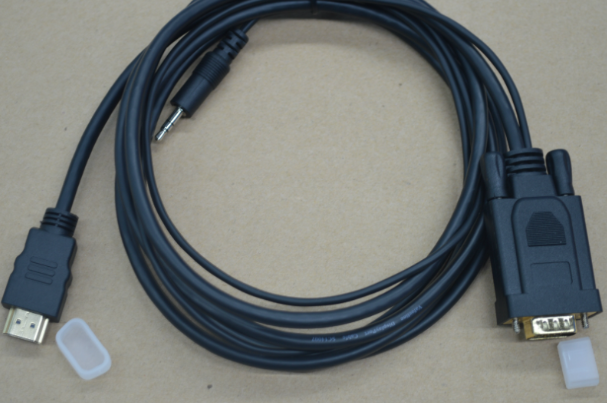

三、使用替代线缆和显示器
为了排除线缆或显示器本身的问题，可以使用替代的VGA线缆和显示器进行测试。如果替代后故障依然存在，就可以将焦点集中在嵌入式工控机的VGA接口本身。

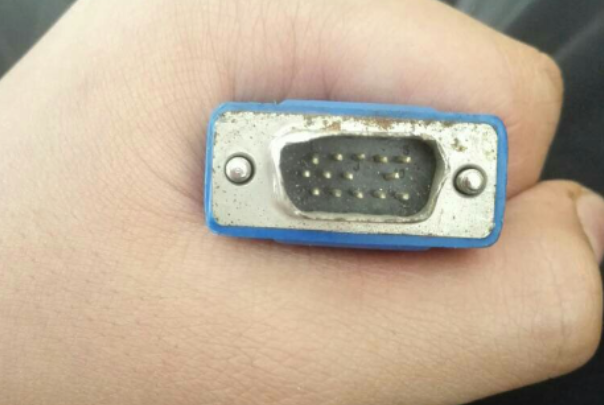

四、检查VGA接口针脚
使用专业的工具，如数字万用表，检查VGA接口的针脚。通过逐一测试，确认每个针脚的连接状态。损坏或断开的针脚可能是导致故障的原因之一。

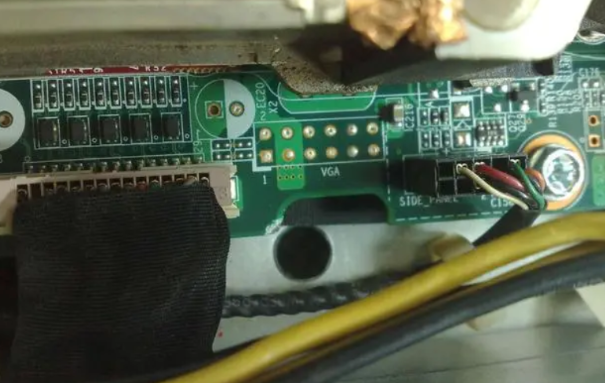

五、视觉检查电路板
打开嵌入式工控机外壳，进行视觉检查。注意观察VGA接口附近的电路板，检查是否有焊点断裂、元件脱落或其他可见的损坏。这种检查对于发现明显的硬件故障非常有效。
六、使用示波器检测信号
利用示波器检测VGA接口传输的信号波形。正常情况下，VGA信号应该是稳定的。波形的变化可能暗示着信号干扰或电路问题。通过仔细的波形分析，可以更准确地定位故障点。
七、更换或焊接VGA接口
如果经过以上步骤确认VGA接口存在问题，可以考虑更换故障的VGA接口。在更换之前，需要使用专业的焊接工具，小心翼翼地将原有的VGA接口进行拆解。在焊接新接口时，务必保证焊接点的质量，避免引入新的问题。
八、软件配置检查
修复完硬件后，还需要检查系统的软件配置。确保操作系统正确识别并配置了新的VGA接口。在一些情况下，可能需要更新或重新安装显卡驱动程序。
九、结语
维修嵌入式工控机VGA接口故障需要仔细的故障分析和专业的技术操作。通过系统的步骤，可以逐步排除可能的故障点，最终使设备恢复正常工作。在进行维修时，务必小心操作，确保不引入新的问题，以保障设备的稳定性和可靠性。
