工控机主板架构类型

时间:2023-06-21 09:20:25 作者:小编 点击:次

  工控机作为一种重要的计算机设备,由多个配件组成,包括机箱、主板、CPU、内存、硬盘和电源等。其中,工控机主板架构类别是一个被经常忽略的重要部分。事实上,主板架构类别与机箱之间存在一定的关系。本文将针对两三种机箱,重点介绍工控机主板架构类别。

  首先,先说我们最为熟悉的4U工控主机。

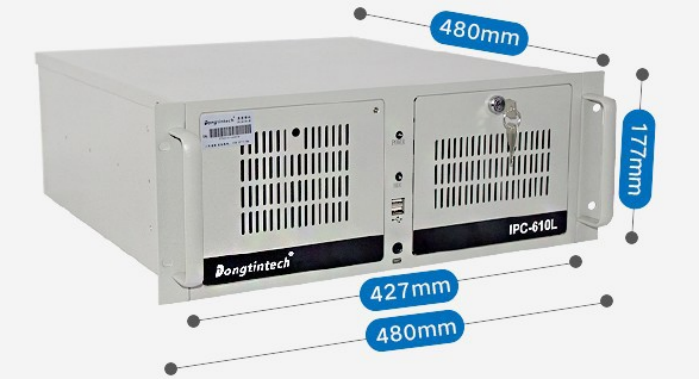

4UIPC-610L

  (4UIPC-610L)

  上面的这款机箱是标准4U上架式工控机,这种工控机主板架构类别为我们通常所说的ATX工业级大母板,尺寸是244*305(单位是:mm,个别主板存在差异)。这种主板也是标准主板,板上自带的PCI、PCIE扩展槽,支持所有标准卡,因此在自动化和集成化行业上广受信赖。

ATX工业级大母板

  (ATX工业级大母板)

  其次,也是我们应用较多的2U工控机,较4U工控机相比,相同点:支持上架,不同点:2U机箱高度是4U的1/2。因此,在空间占用上,有着较大的优势。图片如下:

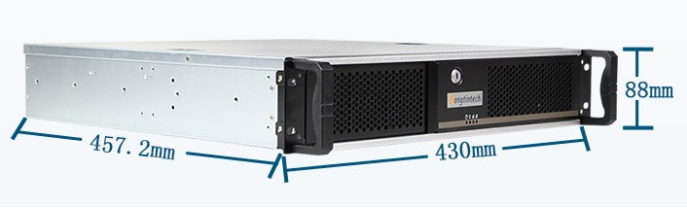

标准2U工控机

  (标准2U工控机)

  这款2U机箱,长、宽和4U还是很相近的,唯独高度88mm,在工控机主板架构上就有一定的要求了,一般选择主板类型:Micro ATX,尺寸为:244*244(单位是:mm,个别主板存在差异)。这种主板自带的PCI和PCIE在扩展上,就存在要求了,一般为支持半高的扩展卡或采集卡,高度是不可以超出88mm。

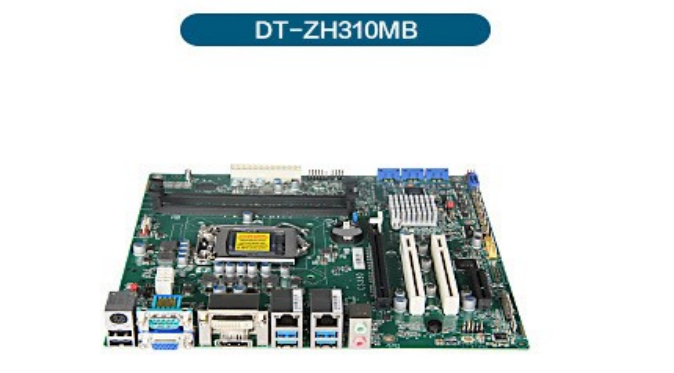

Micro ATX

  (Micro ATX)

  最后一种机箱,就是现在主打的机箱,1U机箱。我们万泰对于1U机箱,分三种,一种是1U标准款,支持上架;另一种是1U短款,也支持上架,还有一种是1U加高款。这里呢,给大家介绍的是1U标准款,我们来看看这种工控机主板架构类别又是什么样的。

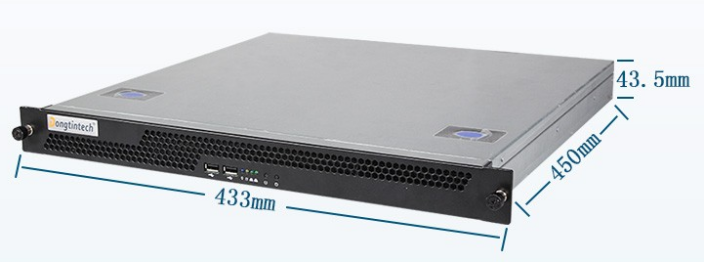

1U标准款,型号:wt-14502

  (1U标准款,型号:wt-14502)

  这个机箱,较2U机箱,明显差别还是在高度上,其实,这个几“U”的定义就是指这个机箱的高度。这款1U标准机箱,高度只有43.5mm,对于扩展卡,基本上不支持扩展,这也是整个1U工控机的最大缺点了,主板尺寸是:170*170(单位是:mm,个别主板存在差异)。

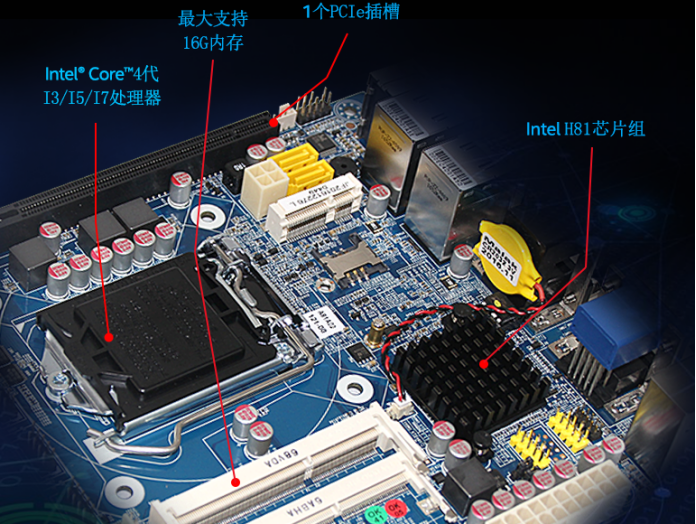

MiniITX主板

  (MiniITX主板)

  好了,以上就是为大家分享的三种标准机箱,4U、2U、1U工控机所架构的主板类别,大家有没有建立基本的认识了呢?

  现在市场上工控机因为行业需求,已经跳出这些基本的标准品领域了,像壁挂机、工业平板一体机、便携机及无风扇嵌入式工控机、车载工控机,近两年,陆续占领市场主导地位。所以,大家要及时关注工控行业,才会有更多及时性的产品,和您同步成长。
